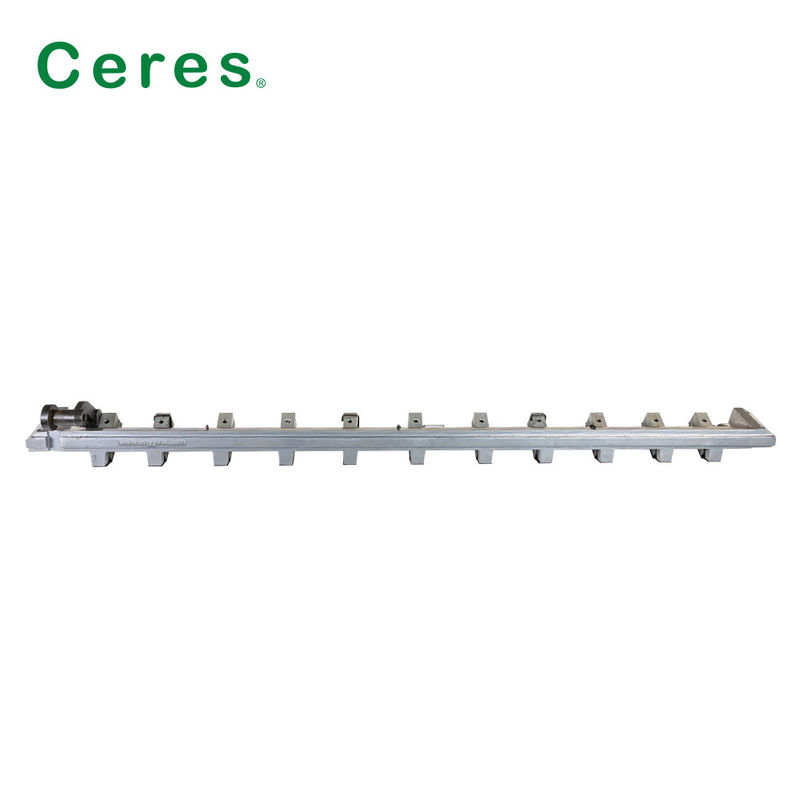

Heidelberg Kord 64 Baskı Makinesi yedek parçaları Offset Gripper Bar

Spesifikasyon:

Kavrama çubukları, hareketli parçaların ağırlığıyla artan bir çok gerginliğe maruz kalır ve elbette daha fazla gerginlik daha fazla bakım anlamına gelir.kesinti riski ve makine kullanılabilirliğinin azalması.

Tasarım da iyileştirildi: Yeni teknik çözümler geliştirildi, mekanik tasarım iyileştirildi ve yeni saplar takıldı, bu da levhanın alımını iyileştirdi.

Biz profesyonel olarak Heidelberg, Roland, Komori ve benzeri uluslararası markalar için baskı makinesi yedek parçaları birçok çeşit sağlar. Yüksek kalite ve rekabetçi fiyat ile

Özellik:
1Hickey Pickers.
2Heidelberg yedek parçaları
3Mükemmel kalite.


1Kurulum-Mekan Şeması ve Kullanım Algılama Yöntemi

Resim gereksinimi:Anotasyonlu yapısal şematik diyagram yükle

1. Şematik işareti: teslimat tutma çubuğu / tutma parmakları / tutma yastıkları / montaj şafti / rulman koltuğu / zincir bağlantı deliği ((收纸牙排,?? 纸牙片,牙??,安装轴,轴承座,链条连接孔)

Kullanım tespit yöntemi ((现场磨损检测方法)

表格

Notlar:Yukarıda belirtilen 2'den fazla aşınma belirtisi ortaya çıkarsa, kısmi onarım yerine tutma çubuğunun tamamını değiştirmek önerilir.

2. Adım Adım Kurulum ve Değiştirme Kılavuzu ((ilustrasyon gereksinimleri ile)

Gerekli adım fotoğrafları:1Güvenlik kilitlenmesi;2Zinciri ve sabitleme çarklarını açmak;3Eski tutma çubuğunu çıkarmak;4Yeni tutma çubuğunun konumunu belirlemek;5Bolt bağlama;6Gripper parmak boşluğunun ayarlanması;7Jog testi ve deneme baskı örneği

1. Adım 1 Güvenlik hazırlığı:Tamamen durdur basın, ana gücü kesin, güvenlik kilitleme moduna geçin, bakım durumuna girin.
2. Adım 2 İlgili aksesuarları sökün:Güvenlik koruyucu kapağını çıkarın; referans için orijinal zamanlama konumunu işaretleyin; zincir bağlantı iğneleri serbest bırakın; eski tutma çubuğunun iki ucu sabitleme çubuklarını gevşetin.
3. Adım 3: Eski tutma çubuğunu çıkarın:Eski çubuğu yavaşça çıkarın, silindir yüzeyini veya yanındaki makine parçalarını çizmeyin. Montaj koltuğunu temizleyin, mürekkep tozunu ve metal atıkları çıkarın.
4. Adım 4 Yeni tutma çubuğunu yerleştir:YY-GRB-KORD64 yeni tutma çubuğunu montaj pozisyonuna yükle; yerleştirme deliklerini ve zincir bağlantısı konumunu orijinal işarete göre hizalayın.
5. Adım 5 Bağlayıcıları sıkıştırın: İki uçta sabitleme vidalarını ve zincir iğnesini sıkıştırın; Evin deformasyonundan kaçınmak için fazla tork kullanmayın.
6. Adım 6: Yakalayıcı parmak boşluğunu ve basıncı ayarlayın:Her bir yakalayıcı parmak boşluğunu ayarlayın, tüm pozisyonlar için eşit bir yakalama kuvveti sağlayın; Yakalayıcı yastıkların durumunu kontrol edin.Gerekirse aynı anda yıpranmış yastıkları değiştirin..
7. Adım 7 Jog-run mekanik testi:Jog'u manuel olarak birkaç kez basın; hiçbir çarpışmanın, hiçbir sıkışmanın olmadığı, tüm tutma parmaklarının eşzamanlı olarak açılıp kapanmadığı doğrulanır.
8. Adım 8 Kağıt besleme deneme baskısı: Düşük hızlı test üretimini çalıştırın; sayfa aktarımını, kayıt doğruluğunu, kağıt kenarının durumunu kontrol edin; gerekirse basıncı ince ayarlayın.
9. Adım 9 Resmi üretim:Sınav örneği kalifiye edildikten sonra, güvenlik koruması yeniden kurulur ve seri üretime başlanır.

• Değiştirildikten sonra levha kayması: Yakalayıcı parmağının basınç tekdüzeliğini ve yakalayıcı yastığının aşınmasını tekrar kontrol edin.
• Mekanik çarpışma gürültüsü: Kurulum konumunu ve zamanlama işaretini tekrar onaylayın.

3. Baskı makinesi modelleri için tam uyumluluk arama tablosu

表格

Önemli Not:Bu tutma çubuğu Heidelberg Kord 64 için özel olarak tasarlanmıştır.Satın almadan önce orijinal parça boyutunu onayla.

4. Gerçek çekim görüntü gereksinimleri ((≥5 gerçek çekim fotoğrafı + paket fotoğrafları)

Ürün galerisi için en az 6 su işareti olmayan fotoğraf yükleyin:

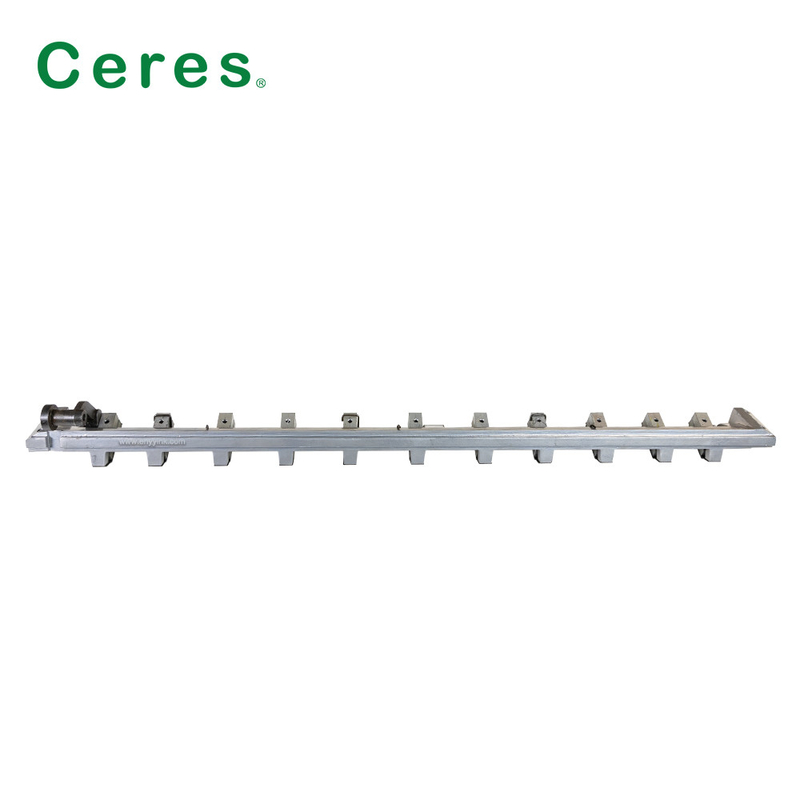

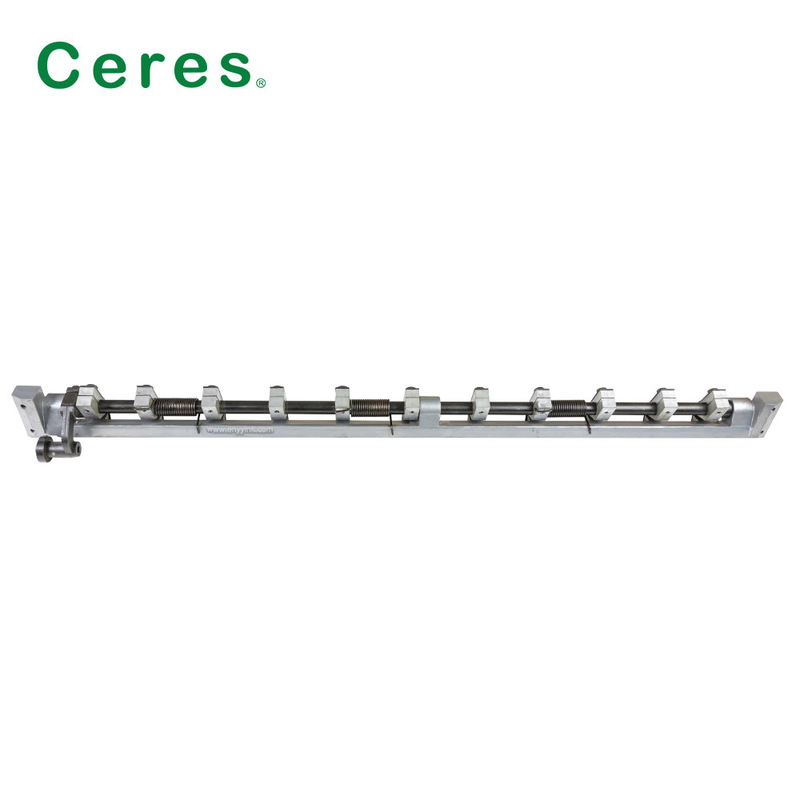

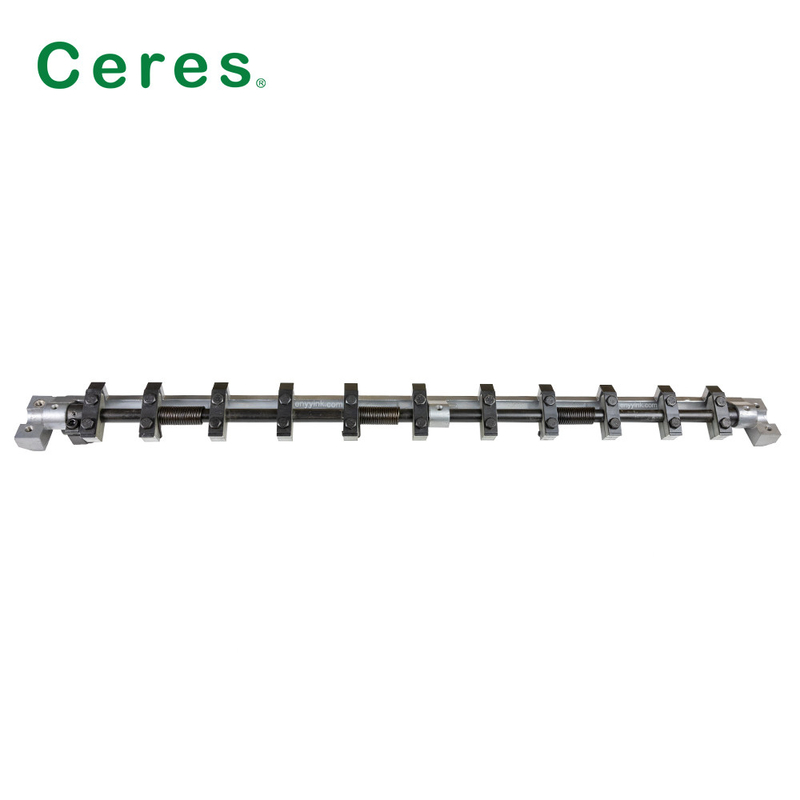

1. Tüm ünite ön görünümü: tam Kord 64 ofset sapık çubuğu, tüm sapık parmaklarını göster

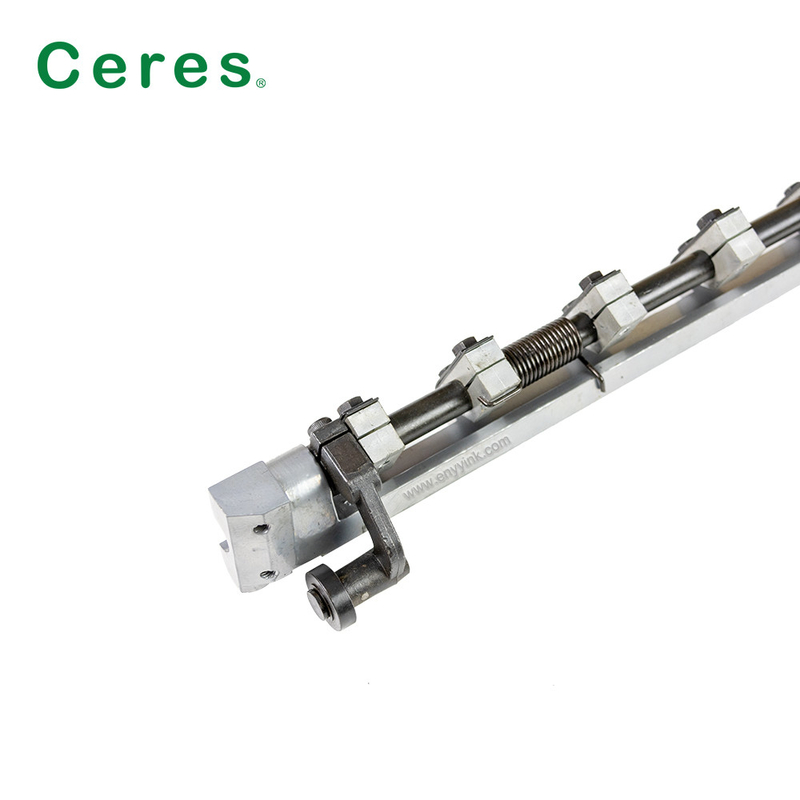

2. Yan uç yakın çekim: montaj deliği, şaft deliği ve sabitleme çentiği yapısı

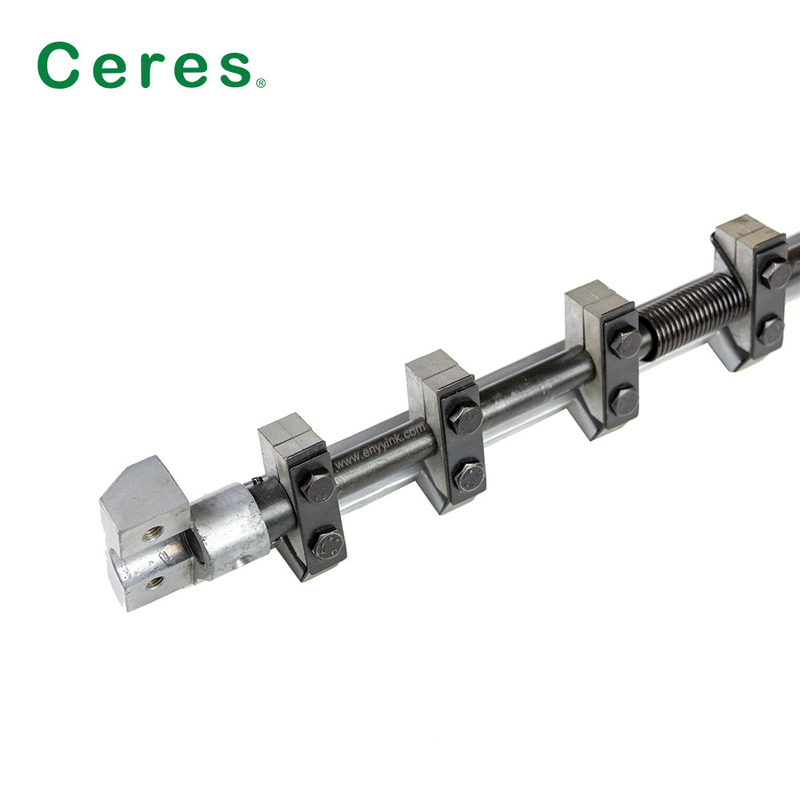

3. Kısmi yakın çekim: Yakalayıcı parmak bileşimi, yay geri dönüş mekanizması ayrıntıları
4. Alt görünüm çekimi: tutma çubuğunun yerleştirme verisi yüzü
5. Ambalajın fiziksel fotoğrafı: tek parça çarpışma karşıtı köpük paket + dış karton
6. Referans sahnesi: baskı çerçevesine monte edilmiş bir tutma çubuğu (demonstrasyon referansı)

5Sık Sorulan Sorular

S1: MOQ nedir? A: MOQ 1 parçadır. Tek parça acil onarım siparişini destekleyin.

S2: teslim süresi nedir? A: Stok malları: ödeme onaylandıktan sonra 3 iş günü içinde. Özel boyutlu tutma çubuğu makineleme: ekstra 7-12 iş günü. Tedarik kapasitesi: Günde 1 pc.

S3: Özel hizmet desteği? A: Evet. Müşteri örneği / çizimi uyarınca özel uzunluk, diş miktarı, delik pozisyonu modifikasyonunu destekleyin. Özel parçalar daha yüksek MOQ gerektirir.Lütfen orijinal parça fotoğrafları veya boyut taslağı sağlayın..

S4: Kullanılabilir nakliye seçenekleri? A: Küçük paket: DHL / UPS / TNT / FEDEX. Toplu sipariş: deniz nakliyesi. Bu ağır ağırlıklı metal yedek parçasıdır; kurye sevkiyatı için hacmi ağırlığı hesaplayın.

S5: Kord 64 için orijinal Heidelberg OEM sapı çubuğunu doğrudan değiştirebilir mi?Sipariş vermeden önce orijinal çubuk uzunluğunuzu ve diş sayınızı tekrar kontrol edin..

S6: Garanti şartları? A: Normal basın çalışma koşullarında 12 aylık garanti. Kötü kurulumdan, kağıt sıkışıklığından, insan yapımı çarpışmalardan kaynaklanan hasar garanti dışındadır.

S7: Değiştirildikten sonra hala hata kaydedilir mi? A: Lütfen diğer ilgili bileşenleri kontrol edin: tutma bantları, yaylar, rulmanlar, zincir gerilmesi, basın zamanlaması, sadece tutma çubuğunun kendisini değil.

6Rekabetçi Karşılaştırma Tablosu (YY-GRB-KORD64 Avantajlarımızı Vurgulayın)

表格

7. Müşteri vakaları ve geri bildirim

Dava 1 içinde Güney-Asiya küçük ofset baskı atölyesi Başvuru: Heidelberg Kord 64 basın, kalıcı kayıt sürüklenmesi ve orijinal tutma çubuğunun aşınmasından kaynaklanan sayfa kayması sorunu.Değiştirilmeden doğrudan değiştirmeKayıt hatası ortadan kaldırıldı; kurulumdan sonra sabit bir levha aktarımı; atık levha oranı büyük ölçüde düştü.

Dosya 2Latin-America form baskı fabrikası Başvuru: Kord 64 makinesi için acil arıza onarımı; tek parça stok tutma çubuğu satın alındı. Geri bildirim: Hızlı sevkiyat, boyut mükemmel bir şekilde eşleşir;Makine normal üretime hızla geri döndü..

Müşteri Yorumları: ✅ Heidelberg Kord 64 için mükemmel boyut eşleşmesi, doğrudan değiştirme. ✅ Eski ofset basın için kronik kayıt değişimi ve sayfa kayma sorunu çözüldü.✅ Acil baskı tamir siparişleri için hızlı teslimat.

Notlar: Müşteri kurulum referans fotoğrafları satış ekibinden talep üzerine mevcuttur.
