Substrat:
Ekran baskı, çeşitli elektronik membran anahtarları için geniş yelpazede kondüktif karbon mürekkebi, tedavi edilmiş ve tedavi edilmemiş poliester substratı,Özellikle işlenmiş polyester mürekkep, bir malın ilk gücüne yapıştırılmıştır., örneğin UV mürekkepleri ve mürekkep karakterleri yalıtımı gibi diğer altyapılarda da kullanılabilir.
Yazdırma ekipmanları:
Ekran baskı İletici Karbon mürekkep film ağırlığını belirlemek için iletken, 250 meesh-300 mesh yapay ağ kullanılabilir,Ama direnç, ağın amacıyla değişir., ve polyester bir ağ ile karşılıklı kazım daha iyi sonuçlar elde edilir.
Çoğu durumda direkt olarak kullanılabilir. Viskositini azaltmak istiyorsanız, biraz daha ince olarak eklenebilir, ama %5'ten fazla değil, aksi takdirde kuru ağırlığı azaltacaktır.Direnci arttırmak.
Kurutma: 130 °C 5-15 dakika
Tasarruf: 25°C
İpucu: Bu mürekkebi kullanmadan yaklaşık 10 dakika önce karıştırın.
1Fiziksel-Kimyasal ve Elektriksel Test Spesifikasyonu
表格
| Ürün |
Spesifikasyon |
Yorumlar |
| Renk |
Gümüş / Siyah |
Yüksek iletkenlik için gümüş; orta dirençli devre için siyah karbon |
| Viskozite (25 °C Brookfield) |
70000-80000 cps |
Ekran baskı için tiksotropik pasta; kullanımdan önce 10 dakika tamamen karıştırınAlibaba |
| Katı İçerik |
% 43-45 |
Solvent-binder + gümüş-karbon iletken dolgu Alibaba |
| Yaprak Direnci (Hedef) |
75 Ω/sq |
Kuru film kalınlığı 25 μm, 130°C'de 10 dakikada sertleştirilmiştir; direniş, ağ ve film kalınlığı ile değişir |
| 60° Parlaklık Değeri (gümüş finiş) |
62-68 GU |
Metallik gümüş gri iletken baskı yüzeyi |
| Önerilen Ekran Ağı |
250-300 ağlı polyester ekran |
Kuru film kalınlığı ve direnç değerini ayarlamak için ağ sayısını ayarlayın |
| İyileşme Durumu |
130 °C, 5-15 dakika sıcak hava fırını |
110 °C altında sertleştirmeyin; eksik sertleştirme daha yüksek direneğe neden olur |
| Maksimum ince ekleme oranı |
Ağırlık % ≤ 5 |
Fazla inceltme, levha direncini hızla artıracaktır. |
| Yapışkanlık (Çapraz kesim testi ASTM D3359) |
Sınıf 4-5 |
PET / PI / PVC substratlarında |
2Uyumlu Baskı yöntemi Hızlı arama ve altyapı uyumluluğu
Yazdırma yöntemi Uyumluluk
表格
| Yazdırma Yolu |
Uyumluluk |
Yorumlar |
| Ekran baskı |
✅ Çok tavsiye ederim |
İletici devre modeli için birincil süreç |
| Yapraklı Offset Baskı |
Uygun değil. |
Ofset rulo sistemi için uyumlu olmayan yapıştırma viskozluğu |
| Fleksografik Baskı |
Uygun değil. |
Anilox rulo transferine hazırlanmamış |
| Yazıcı baskı / Relief baskı |
Uygun değil. |
Mürekkep reoloji uyumsuzluğu |
| Çizim baskı |
Uygun değil. |
Sürdürücü dolgu dağılımını sabit tutamaz |
Altyapı Uyumluluğu Listesi
表格
| Altyapı Tipi |
Uyumluluk |
Yorumlar |
| İşlenmiş/işlenmemiş PET poliester filmi |
✅ Mükemmel |
Membran anahtarı, esnek basılı devre (asıl substrat) |
| Polyimid (PI) yüksek sıcaklıklı film |
✅ İyi |
Yüksek sıcaklığa dayanıklı esnek devreler |
| PVC / PC / ABS plastik levha |
✅ İyi |
Plastik sensör ve elektronik etiket |
| Sert PCB kartı |
✅ Şartlı |
Yüzeyde iletkenlik iz baskı için |
| Kağıt / karton |
Şartlı |
Sadece düşük akımlı anti-forgey iletken işareti için; zayıf katlama dayanıklılığı |
| Metal folyo tabakası |
Önerilmez |
Gümüş-karbon mürekkep ve basit metal arasında galvanik korozyon riski |
3Paketleme Spesifikasyonu Seçim Rehberi (1 kg / 5 kg / 18 kg), Depolama ve Geçerlilik Süresi
表格
| Paketleme Özellikleri |
Açıklama |
En uygun senaryo |
| 1 kg mühürlü demir kutu (standart stok) |
CERES‐YT‐581 markası; ihracat kartonu başına 12 kutu |
Örnek deneme, küçük seri elektronik devreler üretimi; MOQ 1 kg |
| 5 kg metal kova |
Orta hacimli atölye tüketimi |
Orta büyüklükteki esnek devre fabrikası günlük üretim |
| 18 kg kapalı metal kova |
Büyük kapasiteli endüstriyel toplu ambalaj |
Toplu sürekli üretim hattı |
| OEM özel etiketli ambalaj |
Özel etiket ve özel ihracat kartonu |
Satıcı ve marka müşterisi; OEM MOQ 60 kg |
Depolama Durumu ve Kalıcılık Süresi
表格
| Ürün |
Spesifikasyon |
| Depolama sıcaklığı |
15-25 °C; sıcaklık kaynağından uzakta, yüksek sıcaklıkta >30 °C depolamaktan kesinlikle kaçının |
| Nitelikli Nemlilik |
40-65% RH; depo kuru ve havalandırılmış, açık alevden uzak tutulur (yarıtıcı bazlı yanıcı mürekkep) |
| Mühürleme talebi |
Solvent uçuşunu ve dolgu maddesinin çökmesini önlemek için konserveleri sıkı bir şekilde kapatın. |
| Kalıcılık süresi |
6 ay, standart depolama altında açılmamış orijinal paket içinAlibaba |
| Açık konserve kullanım önerisi |
Açıldıktan sonra 2-3 ay içinde tamamen tüketin; uzun süreli duruş ağır iletken toz çöküntüsüne neden olur, kullanmadan önce tamamen yeniden karıştırılmalıdır. |
Uyarı: Mürekkep, uygun olmayan depolama nedeniyle son kullanma tarihinden önce geri dönüşü olmayan kalınlaşma, aglomerasyon veya belirgin dolgu katmanlaması gösterirse, kullanımı durdurun.
4Direnç değeri Ölçülen veri tablosu (kuru film kalınlığına göre değişken)
表格
| Kuru film kalınlığı |
Ölçülmüş Ortalama Yaprak Direnci (130°C'de 10 dakikalık ısıtmadan sonra) |
Yorumlar |
| 20 μm |
90-110 Ω/sq |
Daha ince film → daha yüksek direnç |
| 25 μm (hedef işlem) |
65-85 Ω/sq (nominal 75 Ω/sq) |
Önerilen üretim süreci penceresi |
| 30 μm |
50-70 Ω/sq |
Daha kalın film → daha düşük direnç, daha yüksek mürekkep maliyeti |
Not: Gerçek direnç ayrıca ekran örgü, sıvılama basıncı, fırın hava akışı ve altyapı yüzey enerjisi tarafından da etkilenir; üretim öncesi test zorunludur.
5Tam sahtecilik karşıtı tespit talimatı (çıplak göz / UV / IR / manyetik / elektrikli test)
Bu YT-581 gümüş-karbon mürekkep öncelikle iletken fonksiyonel bir mürekkeptir.
- Çıplak gözle (gündüz ışığı): Gümüş-metal gri görünür iz; gümüş-gri desen doğrudan görülebilir, tamamen görünmez gizli mürekkep.
- UV ışığı algılama: Standart formülün UV floresan özelliği yoktur.
- Kızılötesi IR algılama: Standart sürümün özel bir IR emici / IR yansıtıcı özelliği yoktur; IR tepkisi özelleştirilebilir.
- Manyetik algılama: Standart gümüş-karbon formülü sıfır manyetik toz içerir; manyetik dedektörü tetikleyemez; özel güvenlik derecesi için bulunan manyetik dolgu katkı maddesi.
- Çekirdek güvenlik tespiti Elektriksel direnç testi ((Başlangıçlı kimlik doğrulama): Yazılı izlerin sayfa direncini ölçmek için multimeter / direnç dedektörü kullanın;Gerçek işaret, 75 Ω/sq civarında direnç değerini gösterir.· Anti-forgey yedek mürekkep tamamen sapık direnç verileri gösterecektir.
Güvenlik ipucu: Yüksek düzey güvenlik projeleri için, bu iletken mürekkebi mikro baskı veya OVI optik değişken mürekkep ile birleştirerek çok seviyeli sahtelik karşıtı bir sistem oluşturun.
6Uygulama Senaryosu ve Gerçek Durum Gösterisi
- Esnek Membran-Konuşturma Elektronikleri: Ev aletleri membran klavye, dokunmatik sensörlü basılı devreler.
- Yazdırılmış Esnek Sensör & Elektronik Etiket: Akıllı ambalaj için düşük güçlü esnek sensör.
- İletici tip sahtecilik karşıtı etiket: Direnç testi aracıyla doğrulanmış özel güvenlik etiketleri (yüksek değerli malların marka koruması için).
- Sertifika ve Belge Yardımcı Güvenlik İşareti: Sertifikaların içine yerleştirilmiş iletken iz; multimeter direnç ölçümü ile doğrulanır.
Not: Banknot sınıfı para baskı için uygun değildir; membran anahtarı, esnek devre ve marka güvenliği etiketi için tasarlanmıştır.

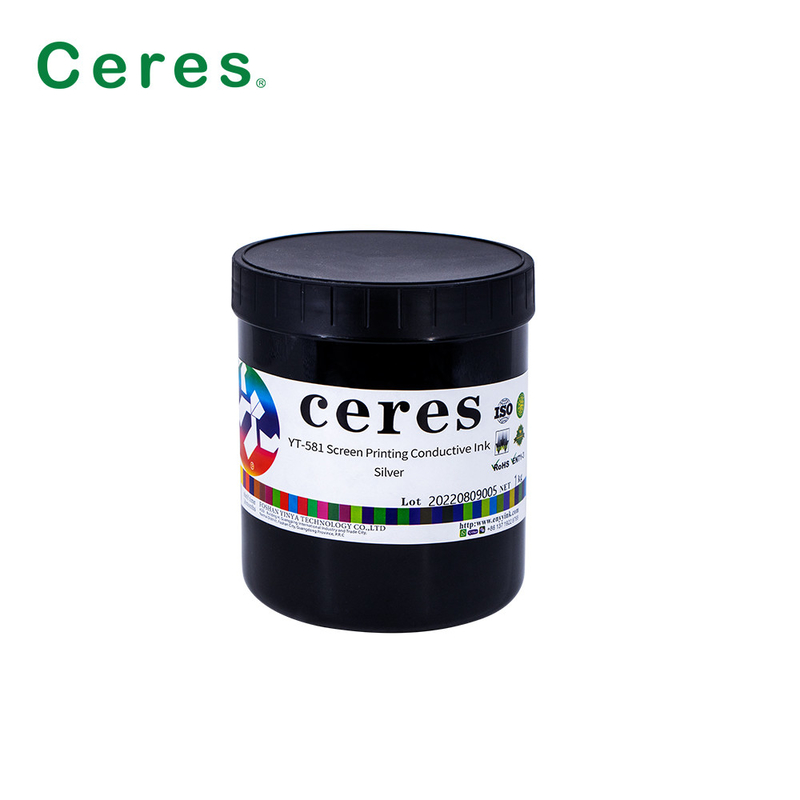

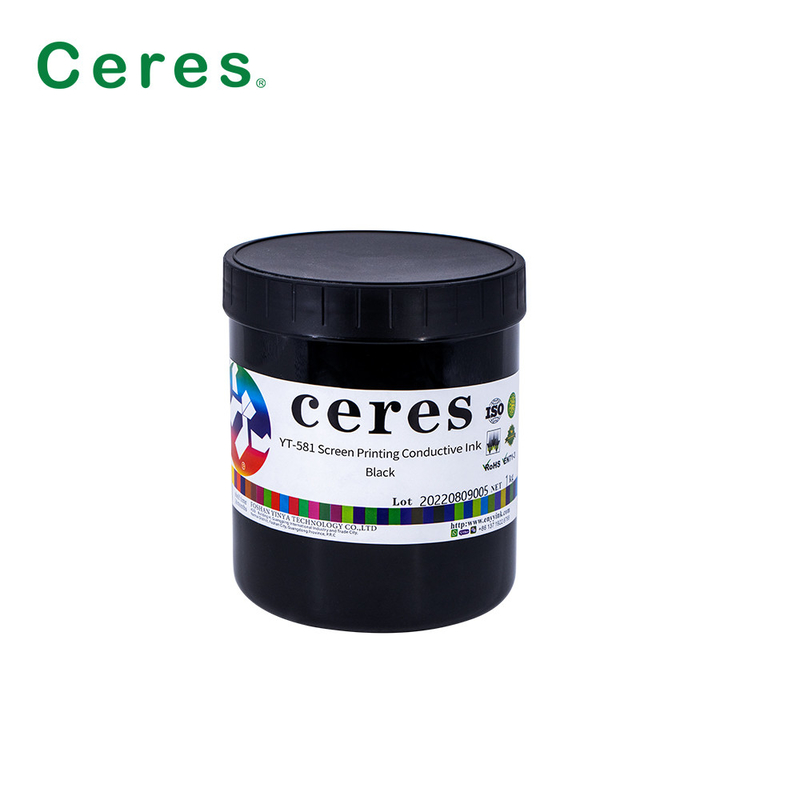

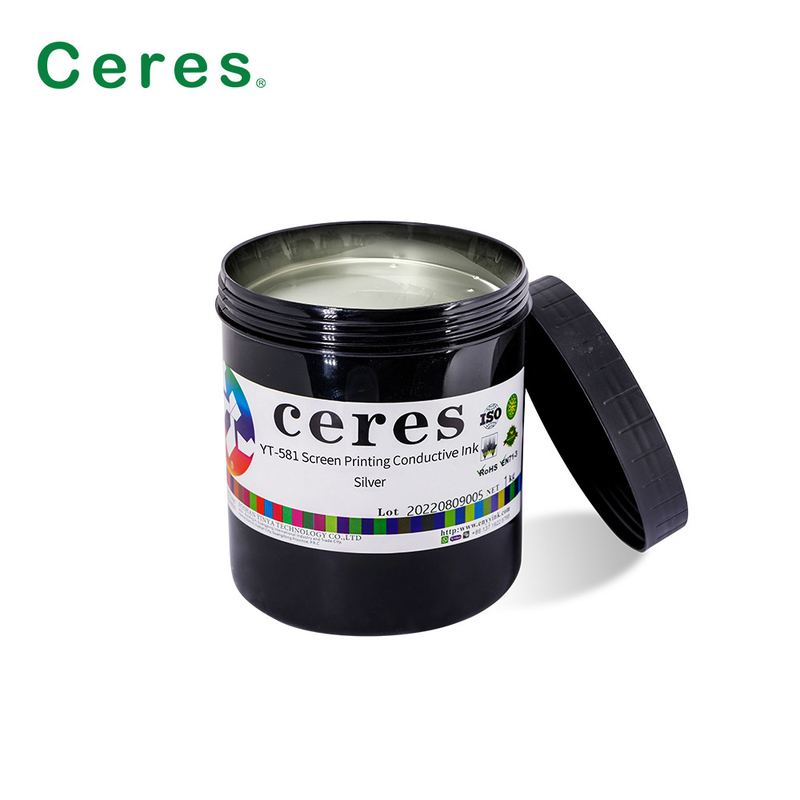

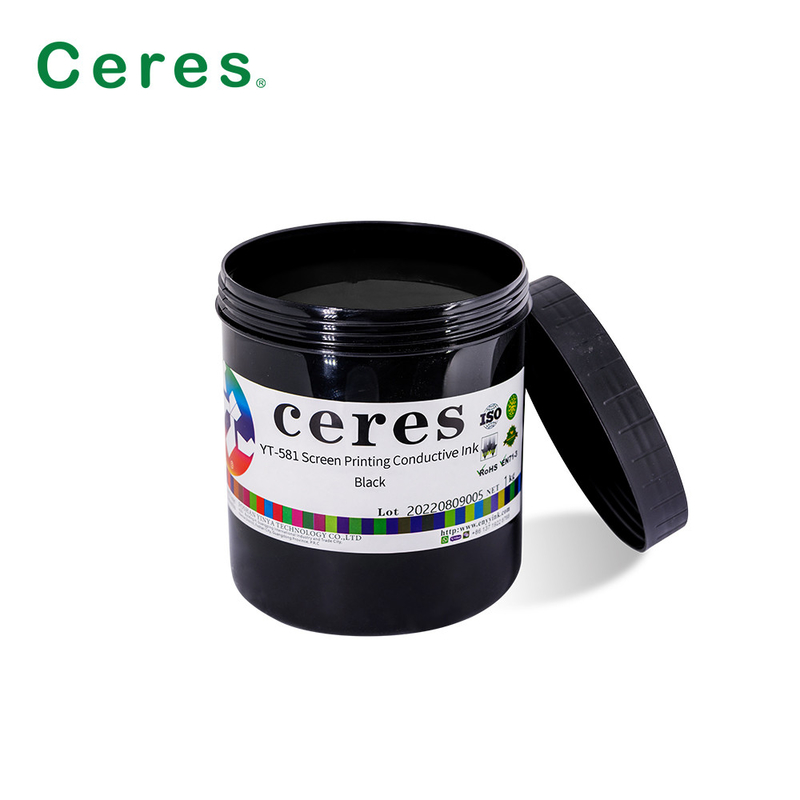

7Ürün Gerçek fotoğraflar ve paket resim notları (≥5 resim)
8Sıkça Sorulan Sorular
S1: MOQ nedir? A: Asgari sipariş miktarı 1 kg'dır. Basın denemesi için küçük parti test örneği mevcuttur; örnek nakliye müşteri tarafından yüklenir.
S2: Teslimat süresi nedir? A: Stok malları: ödeme onaylandıktan sonra 3 iş günü içinde gönderilir. Özel formül / OEM özel marka malları: 14-18 iş günü.
S3: Hangi özelleştirme hizmeti sunabilirsiniz? A: Hedef levha direnci değerini ayarlayın; UV-fluoresan / manyetik / IR'ye duyarlı fonksiyonel bileşenler ekleyin;OEM özel etiket çıkartması ve özel karton ambalajı; siyah karbon / gümüş dolgu oranı ayarlama.
S4: Lojistik ve nakliye seçenekleri? A: Mürekkep kimyasal sıvı mallara aittir. Uluslararası kurye: FedEx, TNT, DHL, UPS, EMS. Büyük hacimli toplu siparişler deniz veya hava nakliyatını seçin. Ödeme şartları:T/TWestern Union, Paypal.
S5: Ölçülen levha direnci hedef 75Ω/sq'dan çok daha yüksek mi? A: Kontrol: 1) Yetersiz sertleştirme sıcaklığı / sertleştirme süresi; 2) Mürekkep daha ince (> 5%) ile aşırı seyreltilmiştir;3) Baskı kuru film kalınlığı çok ince4) Yazdırmadan önce tam olarak karıştırılmamış mürekkep iletken dolgu üremesi.
S6: PET substratında zayıf yapışkanlık? A: PET'in korona tedavisi yaptığını doğrulayın; fırın sertleştirme durumunu kontrol edin; önerilen ekran-malzeme parametresi ile eşleşin.
S7: Bu gümüş-karbon iletken mürekkebi sıradan ekran CMYK mürekkep ile karıştırılabilir mi?Karıştırma, iletken doldurma ağını yok eder ve direncinin keskin bir şekilde yükselmesine veya iletkenliğin tamamen kaybolmasına neden olur.Karıştırma kaçınılmazsa, önce tam laboratuvar elektrik performans testi yapın.
9Rekabetçi Karşılaştırma Tablosu
表格
| Karşılaştırma Ürünü |
CERES YT-581 Gümüş-Karbon İletici Mürekkep |
Genel iç ekonomik gümüş-karbon iletken mürekkep |
Üst düzey ekran iletken mürekkep ithalatı |
| Hedef levha direnci |
75 Ω/sq (@25 μm kuru film); dar direnç sapması |
Büyük direnç dalgalanması partiden partiye |
Tam direnç tolerans kontrolü |
| İletici dolgu sistemi |
Gümüş-karbon kompozit dolgu; sertleştirildikten sonra istikrarlı iletken ağ |
Düzensiz doldurma dağılımı; kolay direnç sürüklenmesi |
Yüksek saflıklı gümüş kompozit dolgu |
| Yapışkanlık performansı |
PET / PI üzerinde çapraz kesim derecesi 4-5 |
Sınıf 2 - 3; kolay kısmi soyulma |
5. sınıf mükemmel yapışkanlık |
| Parlak metallik gümüş finiş |
62‐68 GU sabit gümüş gri metallik etki |
Sıkıcı koyu gri, zayıf metalik görsel etki |
İnce metallik gümüş görünümü |
| Önerilen sertleştirme durumu |
130 °C 5-15 dakika; zorla sıcak hava fırını için çalışmalar |
Daha yüksek sertleştirme sıcaklığına ≥140 °C ihtiyaç duyar |
Geniş sertleştirme işlem genişliği |
| Sertifikasyon |
RoHS, EN71‐3, toplam kurşun testi, MSDS mevcut |
Kısmi sertifika belgelerinin eksikliği |
Elektronik sınıfı tam sertifikasyon sistemi |
| Fiyat seviyesi |
Orta aralık maliyet verimli |
Düşük maliyetli giriş seviyesi |
Yüksek prim fiyat |
| Temel avantajlar |
Sabit 75Ω/sq direnç hedefi değeri; PET/PI/PVC esnek substratlara iyi yapışkanlık; hem esnek elektronik hem de iletken anti-forge etiketi için uygulanabilir;İthalatlı iletken mürekkep için maliyet tasarrufu yapan bir yedek |
Düşük tedarik maliyeti; büyük seri-parti direnç sapması, dengesiz iletkenlik performansı |
Üst düzey elektrik performansı, yüksek tedarik maliyeti |
Temel satış noktası: YT-581 çözücü bazlı gümüş-karbon ekran iletken mürekkep, nominal 75 Ω/sq levha direnci; PET, PI, PVC esnek substratları için iyi yapışkanlık,Membran anahtarlı esnek devreler için uygundur, basılı sensör ve iletken tipli sahtelik karşıtı güvenlik etiketleri baskı.
10. Müşteri vakaları ve ifadeleri
- Güneydoğu Asya esnek elektronik fabrikası Ev aletleri membran anahtar klavyesi devre baskı için kullanılır. Isı sıkıştırmadan sonra istikrarlı direnç değeriSeris baskı seri üretiminde tutarlı performans.
- Orta Doğu akıllı ambalaj dönüştürücüsü Yüksek değerli kozmetik ambalajları üzerinde iletken sahtelik karşıtı güvenlik etiketi için uygulanır; multimeter direnç tespiti yoluyla doğrulanır.
- Güney Amerika güvenlik etiketi baskı evi Küçük seri esnek sensör ve sertifika yardımcı güvenlik işareti için uygundur; ana akım ekran baskı ekipmanlarıyla uyumludur.
Müşterilerin gerçek geri bildirimleri: YT-581 75 ohm gümüş-karbon iletken mürekkebi, membran anahtarı ve güvenlik etiketi projelerimiz için bize istikrarlı levha direnci performansı sağlar.PET substratına iyi yapışkanlık, ithal edilen iletken ekran mürekkebi için güvenilir ve uygun maliyetli bir alternatiftir.
Temel Asıl Sayfa Ürün Bilgisi
‐ Ürün yeri: Çin ‐ Marka adı: Ceres, YY ‐ Model numarası: YT‐581 ‐ Mürekkep Tipi: Solvent-Based Conductive Screen-Printing Mürekkep ‐ Rengi: Gümüş / Siyah ‐ MOQ: 1 Kilogram ‐ Paketi: 1 kg/kafe,12 kutu/karton ‐ Tedarik yeteneği: 1 ton / ay ‐ Teslim süresi: ödeme onaylandıktan sonra 3 iş günü içinde ‐ Ödeme şartları: T/T, Western Union, Paypal
